Description courte

Solution IoT compacte et automatisée permettant de gérer l'accès d'un parking de 3 places en temps réel, de contrôler une barrière mécanique par servomoteur et de remonter instantanément les états de disponibilité ("parking disponible" ou "parking plein") sur la plateforme Cloud Youpilab IoT.

Description détaillée

Contexte

Dans le cadre du développement des villes intelligentes (Smart Cities), l'optimisation des infrastructures de transport et de stationnement est devenue une priorité majeure. Les méthodes traditionnelles de gestion de parking manquent d'efficacité, provoquant des files d'attente à l'entrée et une frustration des usagers qui cherchent des places sans savoir à l'avance si le parking est complet.

Problème résolu

Ce projet résout le problème de l'engorgement des zones de stationnement en automatisant le contrôle d'accès et en fournissant une visibilité en temps réel sur la disponibilité des places. Il évite l'entrée inutile de véhicules lorsque la capacité maximale de 3 places est atteinte, réduisant ainsi le trafic interne et optimisant la gestion de l'espace.

Solution proposée

La solution consiste en un système embarqué intelligent intégré dans une maquette esthétique en contreplaqué. Elle utilise un microcontrôleur Wi-Fi pour piloter des capteurs à ultrasons et un actionneur (servomoteur). Le système est connecté à Internet pour envoyer des mises à jour textuelles à la plateforme Youpilab IoT uniquement lors des changements d'état, économisant ainsi la bande passante et les ressources réseau.

Fonctionnement général

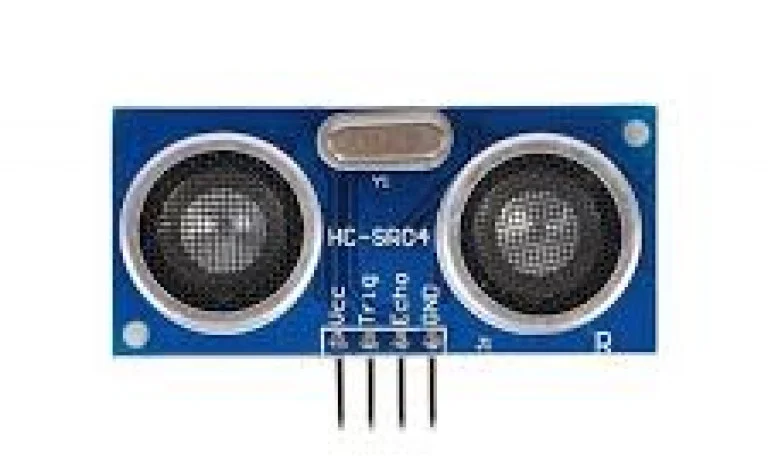

Le système repose sur deux capteurs ultrasoniques HC-SR04 :

• Capteur d'Arrivée : Positionné à l'entrée, il détecte la présence d'un véhicule devant la barrière (distance inférieure à 10 cm).

• Capteur de Remplissage : Positionné de manière stratégique (soit au fond d'une file indienne de 3 places, soit en configuration de comptage entrée/sortie), il évalue si la capacité maximale de 3 véhicules est atteinte.

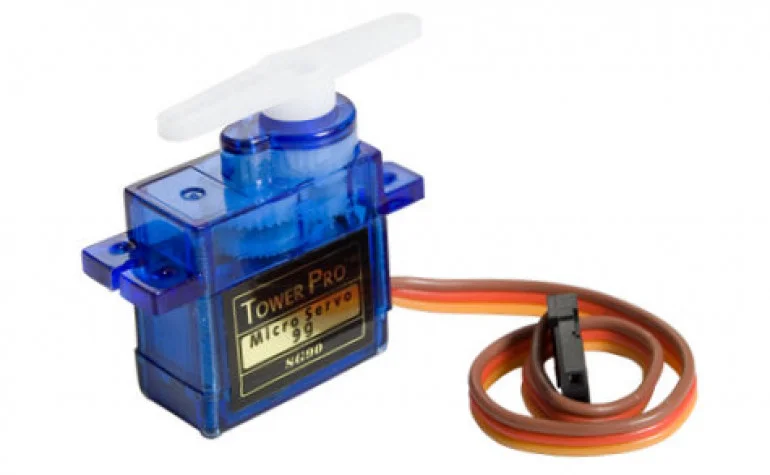

Lorsqu'un véhicule se présente, la barrière (servomoteur) s'ouvre à 90 degrés pendant 4 secondes, puis se referme, à condition que le parking ne soit pas plein. Si le parking est plein, la barrière reste fermée et un signal de refus est généré. L'état du parking ("parking disponible" ou "parking plein") est immédiatement mis à jour sur le tableau de bord Youpilab IoT via des requêtes HTTP GET sécurisées.

Fonctionnalités principales

• Contrôle d'accès automatisé : Ouverture automatique de la barrière via servomoteur après détection de présence.

• Gestion intelligente de la capacité : Blocage automatique de l'accès dès que le seuil de 3 véhicules est atteint.

• Connectivité Cloud IoT : Envoi en temps réel des états à la plateforme Youpilab IoT.

• Optimisation des données : Algorithme d'anti-rebond et de détection de changement d'état pour éviter l'envoi de requêtes HTTP redondantes.

• Design Premium Masqué : Structure en contreplaqué avec double fond pour dissimuler l'intégralité du câblage et des cartes électroniques.

Technologies utilisées

Applications

• Projets Académiques : Idéal pour les démonstrations de fin de cycle en systèmes embarqués et Internet des Objets (IoT).

• Parkings Privés et Résidentiels : Automatisation des barrières et indication de places libres pour les petites copropriétés.

• Prototypes Industriels : Preuve de concept (PoC) pour la gestion intelligente des espaces de stockage ou de logistique.
