Systeme de contrôle de pompe à distance

 Système de Pompage Connecté

Comment piloter une pompe électrique à distance, de manière simple, sécurisée et en temps réel ?

C'est à cette problématique que répond ce projet de système de pompage connecté, conçu dans le cadre de mon apprentissage en systèmes embarqués et Internet des Objets (IoT).

L'objectif est de transformer une pompe électrique classique en un équipement intelligent, capable d'être commandé à distance via une plateforme IoT, tout en permettant à l'utilisateur de suivre son état de fonctionnement en temps réel.

 Fonctionnement du système

Le cœur du système est un ESP8266, un microcontrôleur doté d'une connectivité Wi-Fi. Il assure le rôle de véritable centre de commande : il se connecte au réseau, communique avec la plateforme YoupiLab IoT et exécute les instructions envoyées par l'utilisateur.

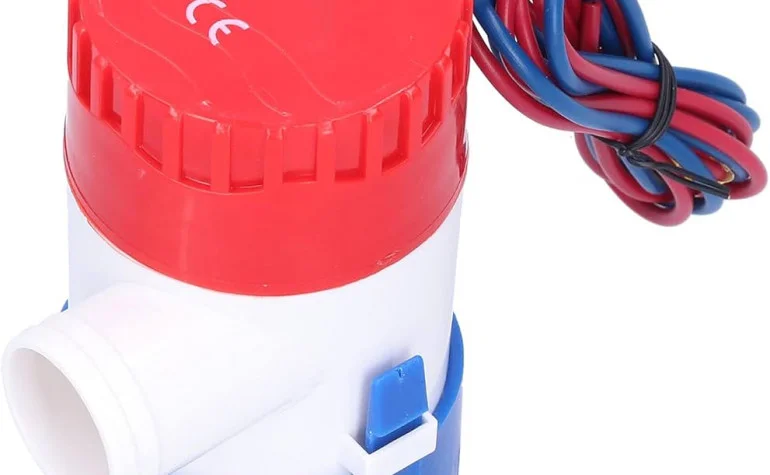

Cependant, une pompe électrique fonctionne sous une tension bien plus élevée que celle supportée par l'ESP8266. Il est donc impossible de la commander directement.

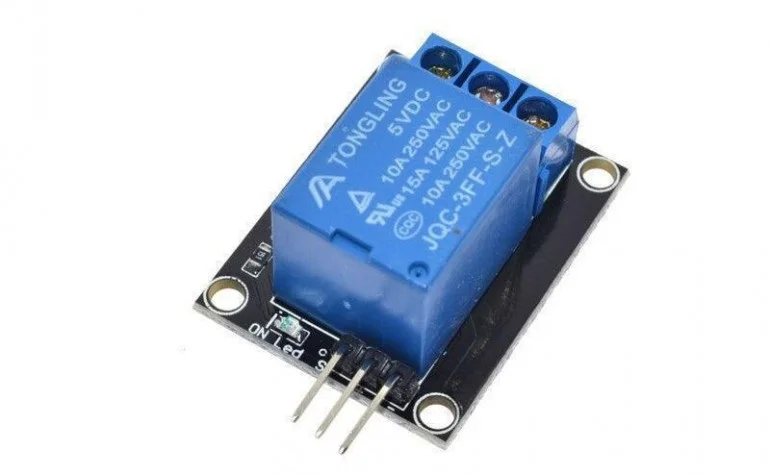

Pour résoudre ce problème, le système utilise un module relais.

Le relais joue un rôle essentiel : il agit comme un interrupteur commandé électroniquement. D'un côté, il reçoit les ordres du microcontrôleur fonctionnant en basse tension (3,3 V) ; de l'autre, il commande en toute sécurité le circuit d'alimentation de la pompe (24 V).

Cette séparation électrique protège le microcontrôleur contre les surtensions et garantit un fonctionnement fiable du système.

Lorsqu'un utilisateur appuie sur le bouton Marche depuis l'interface YoupiLab IoT, une requête HTTP est envoyée via le réseau Wi-Fi jusqu'à l'ESP8266.

Le microcontrôleur interprète cette requête puis active le relais, ce qui alimente la pompe.

À l'inverse, lorsqu'une commande Arrêt est envoyée, le relais coupe immédiatement l'alimentation de la pompe.

L'utilisateur peut ainsi contrôler son équipement où qu'il se trouve, à condition de disposer d'une connexion Internet.

Technologies utilisées

ESP8266

L'ESP8266 constitue le cerveau du système.

Il assure plusieurs fonctions essentielles :

• connexion au réseau Wi-Fi ;
• réception des commandes envoyées par la plateforme IoT ;
• traitement de la logique de commande ;
• pilotage du relais ;
• retour de l'état de fonctionnement de la pompe.

Grâce à sa connectivité intégrée et à sa faible consommation énergétique, il représente une solution particulièrement adaptée aux projets IoT.

Module relais

Le relais sert d'interface entre le circuit électronique basse tension et le circuit de puissance alimentant la pompe.

Son utilisation permet :

• de commander une charge électrique plus puissante ;
• d'assurer une isolation électrique entre les deux circuits ;
• de protéger le microcontrôleur contre les risques liés aux fortes tensions.

Il constitue un élément indispensable dans la plupart des projets de commande d'équipements électriques.

Communication Wi-Fi

La connectivité Wi-Fi permet au système de communiquer avec Internet.

Elle rend possible le contrôle de la pompe à distance, sans intervention physique sur le site d'installation.

Protocole HTTP

Le protocole HTTP est utilisé pour assurer les échanges entre l'ESP8266 et la plateforme YoupiLab IoT.

Chaque action réalisée par l'utilisateur est transmise sous forme de requête HTTP, permettant une exécution quasi instantanée des commandes.

Plateforme YoupiLab IoT

La plateforme joue le rôle d'interface utilisateur.

Elle permet de :

• envoyer les commandes d'activation ou d'arrêt de la pompe ;
• consulter son état de fonctionnement en temps réel ;
• superviser l'équipement à distance depuis une interface simple et intuitive.

 Fonctionnalités du système

•  Commande à distance de la pompe via Internet.
•  Activation et arrêt en temps réel.
•  Supervision de l'état de fonctionnement (ON/OFF).
•  Communication sans fil grâce au Wi-Fi.
•  Protection du système grâce à l'isolation électrique assurée par le relais.

 Domaines d'application

• Irrigation intelligente;

• Gestion des réservoirs et citernes d'eau;

• Agriculture connectée;

• Stations de pompage;

• Bâtiments intelligents;

• Automatisation industrielle.
