Radar de Détection de Présence

 Radar intelligent de détection de présence

Comment détecter la présence d'une personne ou d'un objet en temps réel afin d'automatiser des actions ou de renforcer la sécurité d'un espace ?

C'est à cette problématique que répond ce projet de radar intelligent de détection de présence, conçu dans le cadre de mon apprentissage en systèmes embarqués et Internet des Objets (IoT).

L'objectif est de développer une solution capable de mesurer la distance entre le système et les objets présents dans son environnement, de détecter une présence en temps réel et de transmettre les informations vers une plateforme IoT pour une supervision à distance.

Au-delà de la simple détection, ce projet montre comment un capteur associé à un microcontrôleur connecté peut devenir un véritable système de surveillance intelligent.

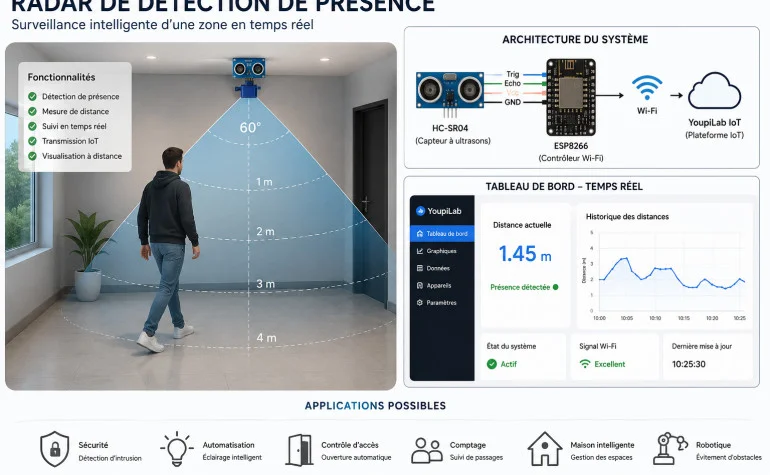

 Fonctionnement du système

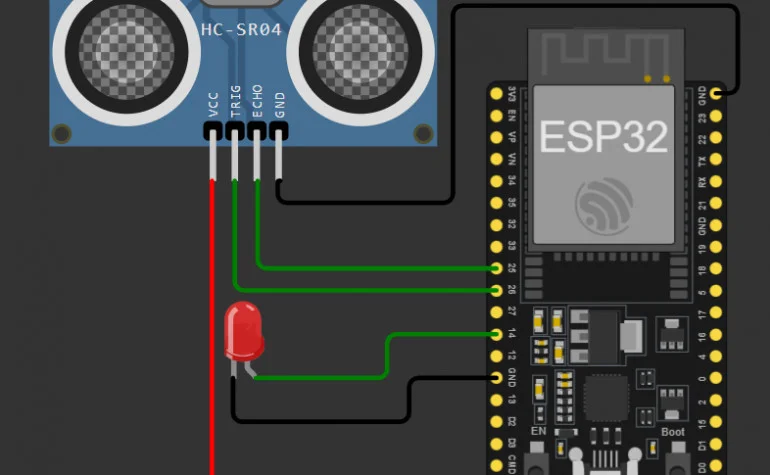

Le système repose sur un capteur à ultrasons HC-SR04, utilisé pour mesurer la distance entre le dispositif et les objets situés devant lui.

 le capteur émet une onde ultrasonore qui se propage dans l'air. Lorsque cette onde rencontre un obstacle, elle est réfléchie vers le capteur. En mesurant le temps nécessaire à l'aller-retour de cette onde, le système calcule précisément la distance qui sépare le capteur de l'objet.

Ces mesures sont ensuite traitées par un ESP8266, qui analyse les données et détermine si une présence est détectée dans la zone surveillée.

Les informations sont ensuite transmises via une connexion Wi-Fi vers la plateforme YoupiLab IoT, où elles peuvent être consultées en temps réel sous forme de tableau de bord.

Cette architecture permet de superviser une zone à distance et constitue une base solide pour de nombreuses applications d'automatisation ou de sécurité

 Technologies utilisées

ESP8266

L'ESP8266 est le cœur du système.

Il assure plusieurs fonctions essentielles

• • acquisition des mesures du capteur ultrasonique ;

  • calcul et traitement des distances mesurées ;

  • connexion au réseau Wi-Fi ;

  • transmission des données vers la plateforme IoT ;

  • communication entre le système embarqué et l'interface utilisateur.

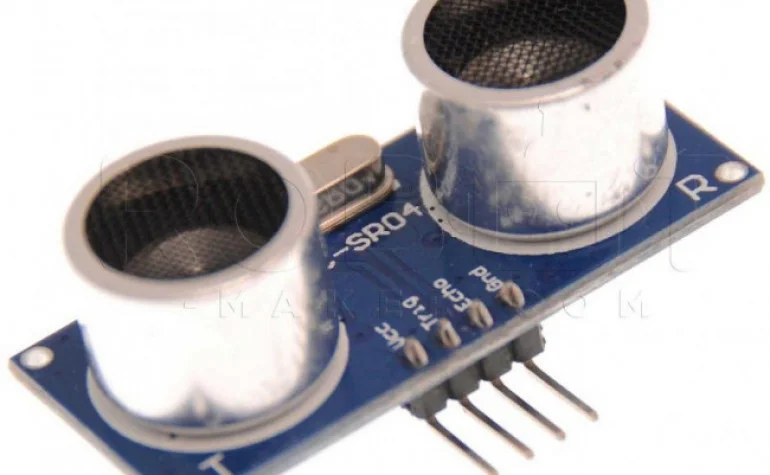

Capteur ultrasonique HC-SR04

Le HC-SR04 est un capteur de distance utilisant les ultrasons.

Son rôle est d'émettre une onde ultrasonore puis de mesurer le temps mis par celle-ci pour revenir après avoir rencontré un obstacle.

Cette technologie permet d'obtenir une mesure fiable de la distance, sans contact physique avec l'objet détecté.

Elle est largement utilisée dans les systèmes de détection, la robotique et les solutions d'automatisation.

Protocole HTTP

Le protocole HTTP assure les échanges entre l'ESP8266 et la plateforme YoupiLab IoT.

À chaque nouvelle mesure, le microcontrôleur envoie les données à la plateforme afin de mettre à jour les informations affichées sur le tableau de bord.

 Fonctionnalités du système

•

  •  Mesure précise de la distance entre le capteur et les objets détectés;
  •  Détection de présence en temps réel;
  •  Transmission automatique des données vers une plateforme IoT;
  • Consultation des mesures à distance via une interface web;
  •  Supervision continue de la zone surveillée.




 Domaines d'application

• Cette solution peut être adaptée à de nombreux contextes, notamment :


  • systèmes de sécurité résidentiels ou professionnels ;

  • détection d'intrusion ;

  • automatisation de l'éclairage en fonction de la présence ;

  • contrôle d'accès intelligent ;

  • gestion intelligente des bâtiments ;

  • suivi de l'occupation d'espaces.
