HGS : Humidité du sol

SYSTEME CONNECTE DE DETECTION D'HUMIDITE DU SOL

Projet réalisé par HODONOU Ange-Hervé

• DESCRIPTION

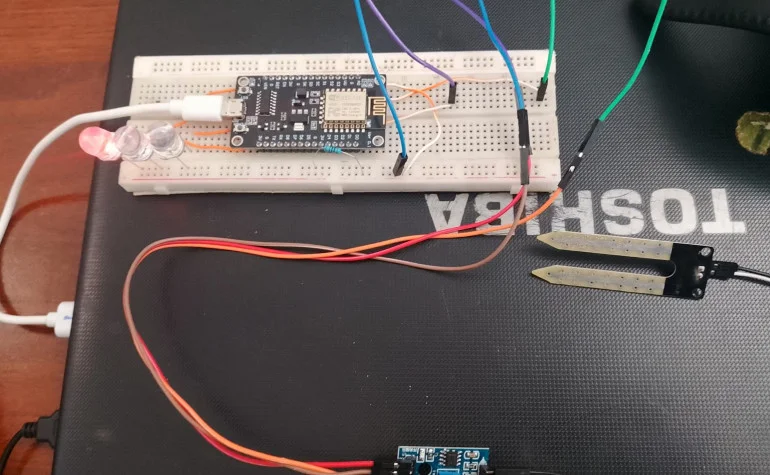

Ce projet propose un système simple et efficace permettant de mesurer en temps réel l'humidité du sol à l'aide d'un capteur analogique connecté à un microcontrôleur ESP8266. L'état du sol est restitué localement grâce à deux indicateurs lumineux (LEDs), et l'architecture retenue permet une extension naturelle vers une plateforme IoT pour la transmission des données à distance.

• CONTEXTE

Dans les domaines de l'agriculture moderne et du jardinage, le contrôle de l'humidité du sol est essentiel pour assurer une croissance optimale des plantes. Une gestion approximative de l'arrosage peut entraîner soit un dessèchement du sol, soit un excès d'humidité, nuisible au système racinaire.

Les microcontrôleurs tels que l'ESP8266, associés à des capteurs d'humidité du sol, offrent aujourd'hui une solution accessible pour surveiller l'état du sol en temps réel, avec un minimum de composants et de complexité.

• PROBLEMES RESOLUS



Les méthodes traditionnelles d'arrosage reposent le plus souvent sur une estimation humaine du besoin en eau, ce qui peut conduire à deux situations préjudiciables :

+ Sous-arrosage : un arrosage insuffisant, entraînant le dessèchement des plantes.

+ Sur-arrosage : un arrosage excessif, favorisant le pourrissement des racines.

Ce projet apporte une réponse concrète à ces limites en offrant une visualisation immédiate et fiable de l'état du sol, grâce à des indicateurs lumineux simples et directement interprétables.

• SOLUTION PROPOSEE

Le système repose sur trois éléments principaux :

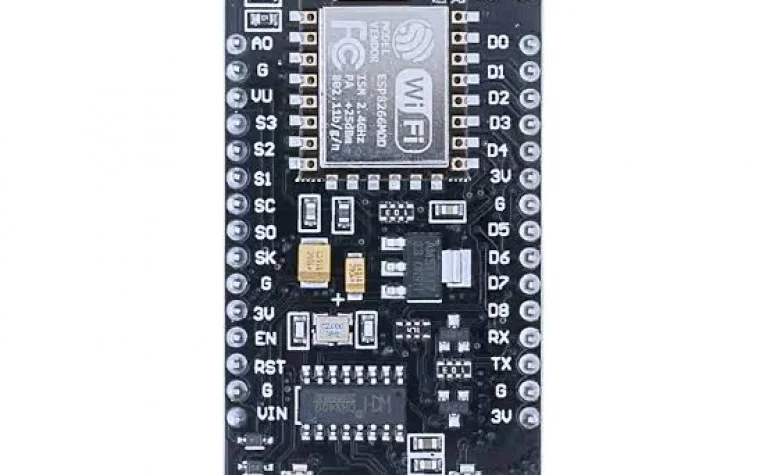

*  Microcontrôleur ESP8266 (NodeMCU) : représente le cerveau du système. Il traite les données transmises par le capteur d'humidité du sol et pilote les LEDs en conséquence.

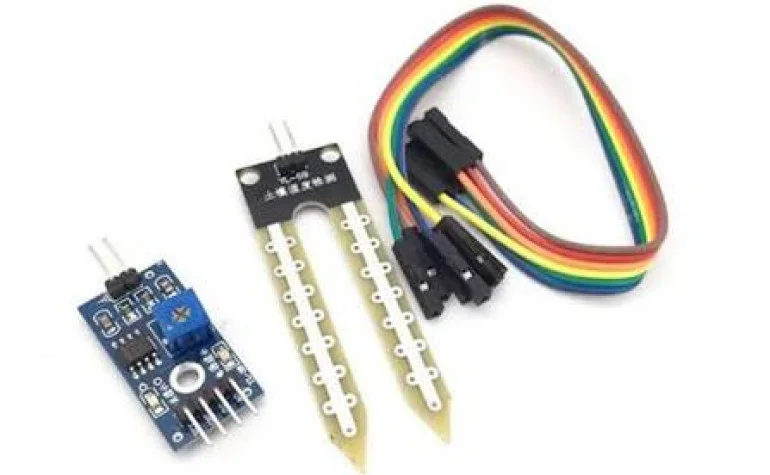

*  Capteur d'humidité du sol : mesure en continu l'humidité du sol et transmet la valeur mesurée au microcontrôleur.

* Deux LEDs indicatrices : LED verte = sol humide, LED rouge = sol sec.

Le capteur d'humidité du sol transmet une valeur analogique à l'ESP8266 via la broche A0. Cette valeur est ensuite traduite en deux états correspondant à l'humidité mesurée du sol :

 * Sol sec : en dessous du seuil défini, le sol est considéré comme sec et la LED rouge (GPIO13) s'allume.

 * Sol humide : au-dessus du seuil défini, le sol est considéré comme humide et la LED verte (GPIO5) s'allume.

Le système fonctionne en continu et met à jour l'état affiché en temps réel, sans intervention manuelle.

• FONCTIONNALITES PRINCIPALES




- Surveillance en temps réel de l'humidité du sol.

- Affichage visuel immédiat grâce aux LEDs.

- Simplicité d'utilisation, sans interface complexe.

- Faible consommation énergétique.

- Extensible vers l'IoT : envoi des données via WiFi possible.

• DETAILS DE LA COMPOSITION

Matériel (Hardware)

Logiciel (Software)

- Langage : C++ (Arduino IDE).

- Acquisition : lecture analogique via analogRead(A0).

- Traitement : conditions logiques pour piloter l'état des LEDs.

- Module WiFi de requêtes HTTP pour une transmission IoT des données sur la plateforme Youpilab.

• APPLICATIONS

- Agriculture intelligente (Smart Farming).

- Jardinage domestique.

- Serres automatisées.

- Systèmes d'irrigation automatique.

- Projets pédagogiques en IoT.
